ColorLite sph870/900 für Folien
Portable Spektralphotometer

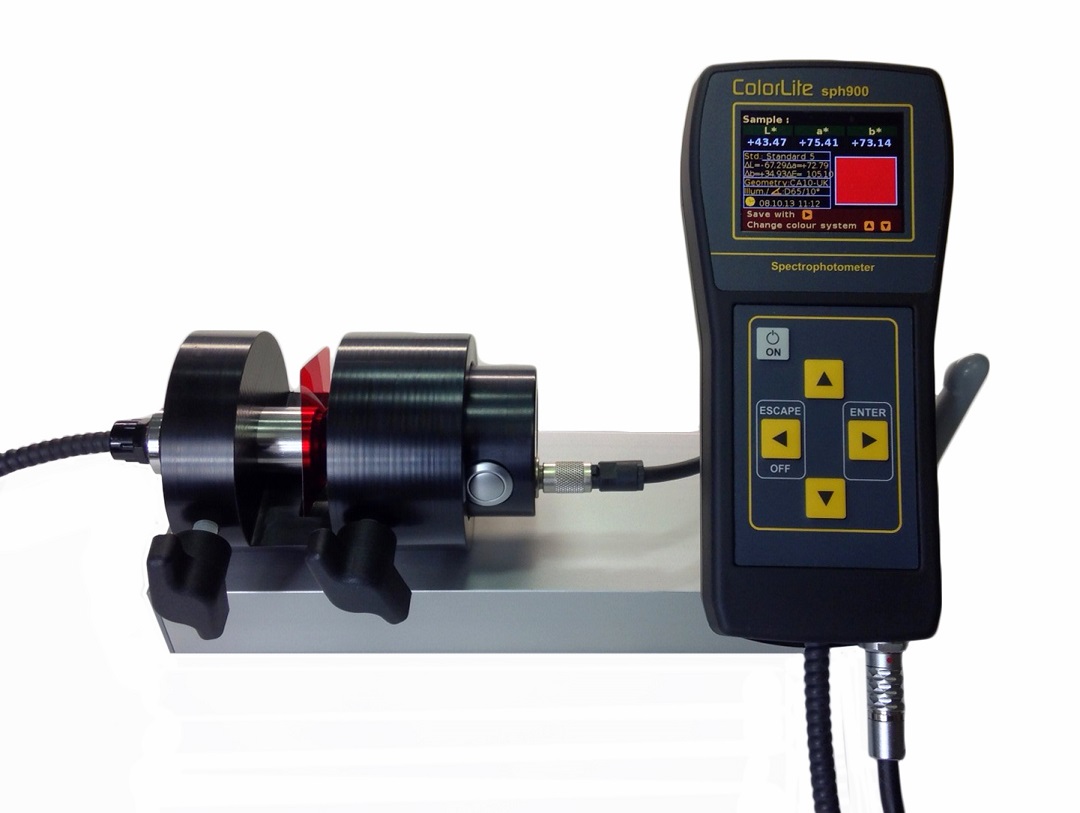

ColorLite sph870/ sph900
mit Zubehör zur Transmissionsmessung
Geeignet für die Farbmessung folgender Proben:
- Kunststofffolien und -platten unterschiedlicher Stärke
- verschiendene Kunststoffteile
- Glas
Transparente Proben werden im Transmissionsmodus gemessen. Die Probe wird zwischen Lichtquelle mit diffuser Beleuchtung und dem Messkopf als Empfänger positioniert und das transmittierte Licht gemessen.
Das Transmissionsspektrum liegt im Bereich zwischen 400 bis 700 nm. Gemessen wird Opazität, CIE L*a*b*-Werte, Dichtewerte oder Weiss-/Gelbindex.
Beschreibung
Wie alle ColorLite-Spektralphotometer ist auch das ColorLite sph900 mit einem zukunftsweisenden O-LED-Farbdisplay und einer intelligenten Schnittstelle ausgestattet, die automatisch angeschlossenes Zubehör erkennt. Dadurch ist das ColorLite sph900 sehr flexibel und für eine Vielzahl von Farbmessung Anwendungen einsetzbar. Durch Verwendung des Ulbrichtkugeladapters MA35 ist es möglich, beide Messgeometrien (45°/0° und d/8°) mit nur einem Farbmessgerät zu messen. Das sph900-Spektralphotometer wurde unter Verwendung neuester technischer Komponenten entwickelt und entspricht allen gängigen ASTM bzw. DIN Normen und Standards.
Anwendungen
- Messung und Registrierung von Farben der Warenein- und Ausgänge für QM-Systeme nach DIN EN ISO 9000
- Objektive Qualitätskontrolle der Farben innerhalb einer Produktion
- Farbabstandskontrolle zu einem gegebenen Farbstandard
Im Lieferumfang enthalten sind
- Zertifizierter Weißstandard der PTB (Physikalisch-Technische Bundesanstalt)
- Hochwertiger Aluminium-Koffer mit Schaumstoffeinlage
- USB-Verbindungskabel
- Akkuladegerät
- Bedienungsanleitungen
| Messgeometrie | 45°/0° (Messfläche 3,5 mm) - oder d/8° bei UK Versionen - nach DIN 5033 Optional 45°/0° UND d/8° mit MA35-UK Adapter (Messfläche - 3mm, 6mm oder 10mm). MA38-Adapter, d/0°- Messgeometrie (38mm oder 80mm Messfläche) |
| Normlichtart | D65, D55, D50, A, C, F11 |
| Normbeobachter | 2° und 10° |
| Farbräume | XYZ, Yxy, ΔE CIE L*a*b*, L*u*v*, L*C*h, Hunter Lab Remissionskurve mit Cursor/Anzeige in nm und % CIE-L*a*b* Diagramm inkl. Toleranzgrenzen |
| Qualitätskontrolle Toleranzgrenzen der Farbdifferenzen | ΔE CIELab; ΔL, Δa, Δb; ΔL, Δu, Δv; ΔL, ΔC, Δh; Min/Max, PASS/FAIL, ΔECMC (1:1 und 1:2), CIE ΔE94, ΔE2000, dynamische Indizes Metamerie-Index für D65/A und D65/F11 nach DIN 6172 |
| Weitere Farbwerte | Kontrast: LRV - BS 8493:2008, verschied. Weissgradwerte, verschied. Gelbwerte, Grau Index Hazen/APHA; JOD - Mit CA10-LS - Zubehör |
| Spektrale Lichtquellenmessung | Messung von Farborten und Spektrum von Lichtquellen, z.B. von LED‘s - Optional |
| Proben Fotos | 350 Farbphotos um Messposition zu zeigen Abmessungen: 160 x 120 Pixel |
| Spektralbereich/ Wellenlänge | 400 nm bis 700 nm |
| Spektrale Auflösung | Holografisches Gitter-Spektrometer HWB bei 500 nm < 10 nm Abtastung in 3,5 nm Schritten 115 x 16-Bit Werte pro Scan |
| Display | Hochauflösendes O-LED Farbdisplay: Kontraststark und Low-Power 1/4-VGA, 320 x 240 Pixel |
| Wiederholgenauigkeit | < 0,03 ΔE CIELab |
| Lichtquelle | Weisse und blaue LED‘s Lebensdauer > 20 Jahre |
| Zubehörerkennung | Angeschlossenes Zubehör wird automatisch erkannt und notwendige Einstellungen werden selbstständig vorgenommen. |
| Messbedingungen Umgebungstemperatur | 15 °C bis 45 °C |
| Relative Feuchte | max. 85% nicht kondensierend |
45°/0° Standard-Messkopf – wie das Auge sieht
Die 45°/0° Messgeometrie ist in der DIN Norm 5033 standardisiert. Die Probe wird in einem Winkel von 45° mit einer direkten Lichtquelle beleuchtet und das dabei reflektierte Licht bei 0° gemessen. Die Messwerte dieser Messgeometrie kommen der visuellen…
d/8° Messkopf – Die Kugelgeometrie
Die genormte d/8° Messgeometrie ist in der DIN 5033 beschrieben. Die Probe wird mit einer diffusen Lichtquelle beleuchtet und bei einem Winkel von 8° gemessen. Das diffuse Licht wird in einer sogenannten Ulbrichtkugel erzeugt. Der Glanz der Oberfläche…
ColorDaTra Professional
Das Datenbank-Programm ColorDaTra ist ein sehr einfach zu bedienendes und übersichtliches Tool, um ihre Farben auszuwerten zu analysieren zu protokollieren Gundfunktionen ColorDaTra: • Archivierung von Referenzfarben als Standards • Visualisierung von…
ColorDaTra Basic
Das Datenbank-Programm ColorDaTra ist ein sehr einfach zu bedienendes und übersichtliches Tool, um ihre Farben auszuwerten zu analysieren zu protokollieren Gundfunktionen: • Archivierung von Referenzfarben als Standards • Visualisierung von Proben- und…
Messkopfadapter MA35-UK – Messgeometrie d/8°
Ändert die Messgeometrie von 45°/0° in eine (diffus) d/8° Kugelgeometrie verfügbare Messflächen: 3mm, 6mm, 10mm Präzisionsoptik Ulbrichtkugel mit Bariumsulphatbeschichtung Beleuchtungsquelle: Weiße LED’s High Power Gehäuse aus Polyoxymethylen (POM) Ans…
Halterung für Messungen im Transmissionsmodus (Folien, Kunststoffplatten)
Zubehör zur Farbmessung von Kunststofffolien und Kunststoffplatten unterschiedlicher Stärken Aluminium, schwere Ausführung Mit sicherer Befestigung von Gerät und Zubehör Erleichtert die Arbeit im stationären Betrieb Das Farbmessgerät lässt sich einfach…
Die perfekte Lichtquelle – LED’s
LED’s (Light Emitting Diodes) – „Die Lichtquelle der Zukunft” – . Sie gewährleisten eine ausgezeichnete kurz-und langfristige Stabilität der Ergebnisse und geringe Wartungskosten. Der Puls-Modus sorgt dafür, dass die Helligkeit der LED´s für über 20 Ja…
Kontrastreiches O-LED Display
Das kontrastreiche O-LED-Farbdisplay mit der 4-Tasten-Bedienung bietet eine sehr einfache Handhabung durch das bedienerfreundlich gestaltete Menü. Ungeübte Mitarbeiter sind sehr schnell in der Lage, zuverlässig Farbmessungen durchzuführen. Der 180°-Bli…
Benutzerfreundlichkeit
Das Menü des Messsystems besteht aus nur 4 Hauptebenen: Messen – Kalibrieren – Einstellungen – Speicher Einfache 4 Tasten Bedienung. Reale Fotos erklären alle Abläufe, wie zum Beispiel der Ablauf der Kalibrierung, alles Schritt-für-Schritt.
1000 Standardfarben in 5 Ordnern und 3 Wege sie zu finden
Speichern Sie bis zu 1000 Standardfarben in 5 Ordnern mit jeweils einer individuellen CIE lab dE oder dL*, da*, db*, xyz – Toleranz. Verwenden Sie eine von drei Methoden, einschließlich einer Best Match-Funktion, um die richtige Farbe zu finden. Sortie…
Hohe optische Auflösung von 3,5 nm Schritten
Hundertfünfzehn (115) 16-Bit-Spektralwerte werden bei jeder Farbmessung mit einem sehr robusten, optischen Gitter sowie einen Hamamatsu Spektrometer gemessen. Dies gewährleistet eine gute Korrelation mit aufwendigen Benchtop Spektralphotometern. Viele…
Super schnell – der 32-Bit ARM RISC Prozessor
Die zentrale Verarbeitungseinheit ist ein Hochleistungs-32-Bit-RISC (Reduced Instruction Set Computer) Prozessor. Dies ermöglicht eine Messzeit von etwa 0,5 Sekunden. Dadurch ist die Gesamtzeit, die für die Farbmessung von Proben erforderlich ist, geri…
