Wie lässt sich die Qualität gefärbter Brillengläser zuverlässig, reproduzierbar und einfach kontrollieren? Gemeinsam mit Ophthalmica Brillengläser hat ColorLite den ColorCube oph100 entwickelt – ein Labor-Spektralphotometer speziell für die Farb- und Transmissionsmessung in der Optikindustrie.
Das Messsystem erfasst die spektrale Transmission von Brillengläsern im Bereich von 380 bis 700 nm und stellt den spektralen Verlauf unmittelbar zur Auswertung und Dokumentation bereit. Damit eignet sich der ColorCube oph100 insbesondere für die Qualitätskontrolle gefärbter Kunststoffgläser, Farb- und Filtergläser sowie medizinischer Kanten- und Kontrastfilter.
Ausgangspunkt der Entwicklung war eine konkrete Aufgabe aus der Praxis: Für ein bislang in der optischen Industrie eingesetztes Messsystem stand kein geeignetes Nachfolgeinstrument zur Verfügung. Im Colorstudio werden Brillengläser individuell von Hand gefärbt. Entscheidend ist deshalb, das Ergebnis schnell überprüfen und bei Bedarf unmittelbar nachjustieren zu können. Dafür braucht es ein Messsystem, das einfach zu bedienen ist, wiederholgenaue Ergebnisse liefert und die relevanten Farb- und Transmissionswerte sofort sichtbar macht.
Aus dieser Aufgabenstellung entstand die Zusammenarbeit zwischen Ophthalmica und ColorLite. Ophthalmica Brillengläser mit Sitz in Rathenow bringt langjährige Erfahrung in der Herstellung, Veredelung und Färbung von Brillengläsern mit, insbesondere auch bei medizinischen Kanten- und Kontrastfiltern. ColorLite steuerte das Know-how in der spektralen Farb- und Transmissionsmesstechnik bei.
Der entscheidende Vorteil dieser Zusammenarbeit lag darin, die messtechnische Entwicklung unmittelbar an den tatsächlichen Arbeitsabläufen und Anforderungen aus der Brillenglasfertigung auszurichten. Bedienung, Positionierung der Gläser, Messablauf, Ergebnisdarstellung und Dokumentation konnten so nicht nur technisch, sondern auch aus Anwendersicht bewertet und angepasst werden.
Auf dieser Basis wurde der bestehende ColorCube gezielt für die Anforderungen optischer Laboratorien, Colorstudios und Brillenglashersteller weiterentwickelt.
Das Ergebnis ist der ColorCube oph100 für die Farb- und Transmissionsmessung an Brillengläsern.
Was misst der ColorCube oph100?
Der ColorCube oph100 arbeitet nach dem Prinzip der spektralen Transmissionsmessung. Das Brillenglas befindet sich im Strahlengang zwischen Lichtquelle und Spektrometer. Erfasst wird, welche Anteile des Lichts das Glas abhängig von der jeweiligen Wellenlänge passieren.
Der Messbereich reicht von 380 bis 700 nm, die spektrale Abtastung erfolgt in 3,5-nm-Schritten. Die Messgeometrie ist d/0° mit diffuser Beleuchtung und 0°-Beobachtungswinkel gemäß DIN 5033.

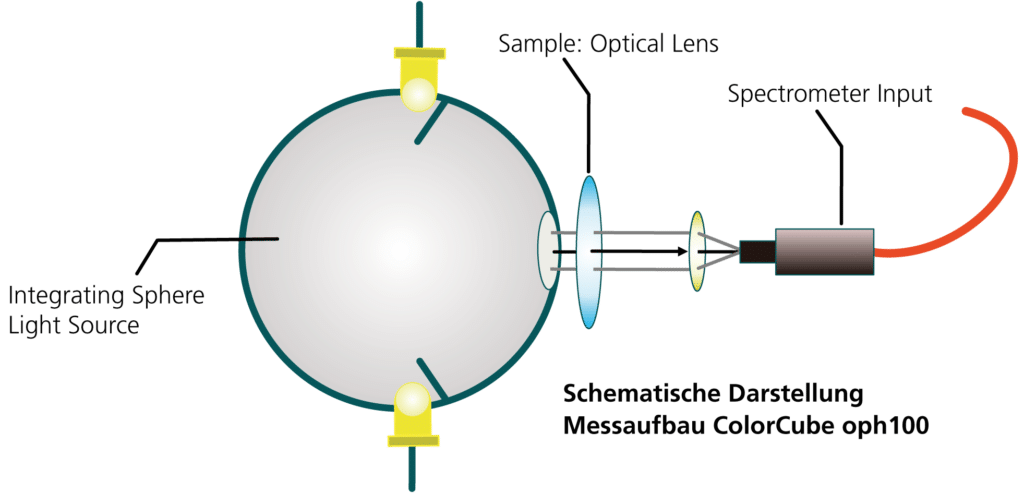

Schematische Darstellung des Messprinzips des ColorCube oph100 mit Lichtquelle, Ulbricht-Kugel, Brillenglas und Spektrometer.
Gerade bei gefärbten Brillengläsern, Kantenfiltern und Kontrastfiltern liefert das Transmissionsspektrum wichtige Informationen darüber, wie das Glas Licht in den unterschiedlichen Wellenlängenbereichen durchlässt.
Auflegen, Knopf drücken, Ergebnis erhalten

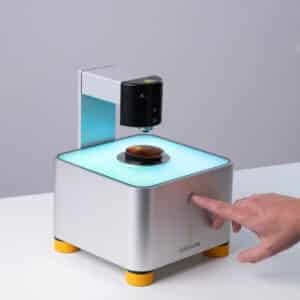

Einfache Bedienung des ColorCube oph100: Brillenglas auflegen, Messung per Knopfdruck starten. Das Ergebnis steht unmittelbar zur Verfügung.
Der ColorCube oph100 ist auf den täglichen Einsatz im Colorstudio abgestimmt. Die Messung lässt sich mit wenigen Handgriffen durchführen, und bereits nach rund 0,5 Sekunden stehen die Ergebnisse zur Verfügung.
Der Messvorgang ist bewusst einfach gehalten:
- Brillenglas auf die Messöffnung legen.
- Messung per Knopfdruck starten.
- Farb- und Transmissionswerte unmittelbar auswerten.
Das robuste Messsystem ermöglicht wiederholgenaue Messungen auch im regelmäßigen Einsatz. Eine farbliche Hinterleuchtung unterstützt zusätzlich die schnelle visuelle PASS/FAIL-Beurteilung. So erhält der Anwender unmittelbar eine Rückmeldung und kann bei Bedarf direkt weiterarbeiten oder nachjustieren.
Vom Messwert zum übersichtlichen Messprotokoll
Zur Qualitätssicherung gehört neben der schnellen Messung auch eine eindeutige und nachvollziehbare Dokumentation.
In Verbindung mit ColorDaTra Professional können die Messdaten erfasst, mit Referenzen verglichen und analysiert werden. Frei definierbare Toleranzen ermöglichen eine PASS/FAIL-Bewertung.
Die Ergebnisse werden in einem übersichtlichen Messprotokoll dargestellt. Die relevanten Farb- und Transmissionswerte sowie der spektrale Verlauf lassen sich auf einen Blick erfassen. Damit erhält der Anwender nicht nur ein schnelles Messergebnis, sondern zugleich eine klare Grundlage für Bewertung und Dokumentation.
Die gewonnenen Messwerte können gespeichert und später wieder aufgerufen werden. So entsteht aus der einzelnen Messung ein nachvollziehbarer Qualitätssicherungsprozess – von der schnellen Kontrolle im Colorstudio bis zur dokumentierten Bewertung des Brillenglases.

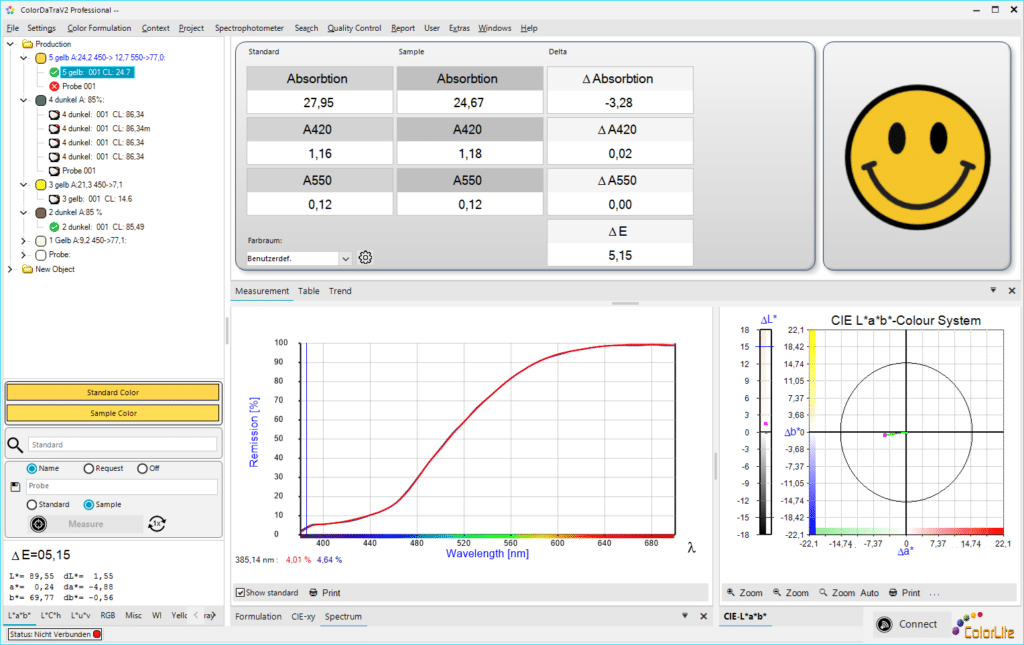

Auswertung einer Brillenglasmessung in ColorDaTra Professional mit Messwerten, Transmissionskurve und PASS/FAIL-Bewertung.
Normbezogene Qualitätsprüfung von Brillengläsern
Der ColorCube oph100 unterstützt die Messung der spektralen und lichttechnischen Transmission gemäß den relevanten Anforderungen der DIN EN ISO 12312-1 zur Signal- und Verkehrstauglichkeit.
Damit können optische Laboratorien und Brillenglashersteller die ermittelten Werte reproduzierbar erfassen, darstellen und dokumentieren und für eine normbezogene Qualitätsprüfung nutzen.
Entwickelt mit der Praxis – für die Praxis

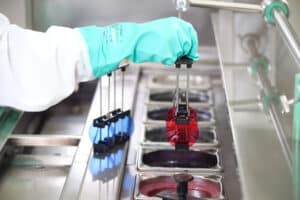

Im Color Studio von Ophthalmica werden Kunststoff-Brillengläser individuell gefärbt und veredelt – von leichten Tönungen bis zu therapeutischen Farbfiltern.
Der ColorCube oph100 zeigt, wie neue Messtechnik entstehen kann: nicht am Anwender vorbei, sondern gemeinsam mit ihm.
Die Erfahrung von Ophthalmica aus Brillenglasfertigung, Veredelung und Färbung traf auf das messtechnische Know-how von ColorLite. Gerade diese Verbindung von Anwendungspraxis und Messtechnik ermöglichte es, das System gezielt an den tatsächlichen Anforderungen in Labor und Fertigung auszurichten.
Sie möchten Farb- und Transmissionsmessungen an Brillengläsern in Ihren Qualitätsprozess integrieren? Sprechen Sie mit unserem ColorLite Sales-Team über Ihre Messaufgabe.
- Tel.: 05552 999 580
- E-Mail: Sales@ColorLite.de
Weitere Informationen zum ColorCube oph100 finden Sie hier:
Technisches Datenblatt ColorCube oph100
Häufig gestellte Fragen zum ColorCube oph100
Was misst der ColorCube oph100?
Der ColorCube oph100 ist für die Farb- und spektrale Transmissionsmessung an Brillengläsern ausgelegt. Er erfasst den Spektralbereich von 380 bis 700 nm und stellt unter anderem das Transmissionsspektrum dar.
Für welche Brillengläser eignet sich das Messsystem?
Das System wurde für die Qualitätssicherung gefärbter Kunststoffgläser entwickelt. Dazu gehören beispielsweise Farb- und Filtergläser sowie medizinische Kantenfilter und Kontrastfilter.
Was ist ein Kantenfilter?
Kantenfilter sind speziell getönte Brillengläser, die bestimmte Wellenlängenbereiche des einfallenden Lichts gezielt reduzieren oder blockieren. Andere Bereiche des Spektrums werden dagegen transmittiert.
Für die Qualitätskontrolle ist deshalb entscheidend, die spektrale Transmission eines Kantenfilters reproduzierbar zu erfassen. Der ColorCube oph100 misst diesen Transmissionsverlauf und stellt ihn für Auswertung und Dokumentation zur Verfügung.
Wie läuft eine Messung ab?
Das Brillenglas wird auf die Messöffnung gelegt und die Messung per Knopfdruck gestartet. Die Messzeit beträgt rund 0,5 Sekunden. Eine visuelle PASS/FAIL-Anzeige unterstützt die schnelle Bewertung.
Können die Messergebnisse dokumentiert werden?
Ja. ColorDaTra Professional bietet Datenbank-, Analyse- und Berichtsfunktionen. Messwerte können mit Referenzen verglichen, analysiert und gespeichert werden. Ein übersichtliches Messprotokoll stellt die relevanten Farb- und Transmissionswerte sowie den spektralen Verlauf so dar, dass die Ergebnisse auf einen Blick erfasst und nachvollziehbar dokumentiert werden können.
Unterstützt der ColorCube oph100 Messungen nach DIN EN ISO 12312-1?
Der ColorCube oph100 unterstützt die Messung der spektralen und lichttechnischen Transmission gemäß den relevanten Anforderungen der DIN EN ISO 12312-1 zur Signal- und Verkehrstauglichkeit.
